釬尾是聯結鑿巖機和釬桿的橋梁,是釬子插入鑿巖機的部分,它直接承受鑿巖機的沖擊能和回轉扭矩,并把其能量傳遞給釬具。

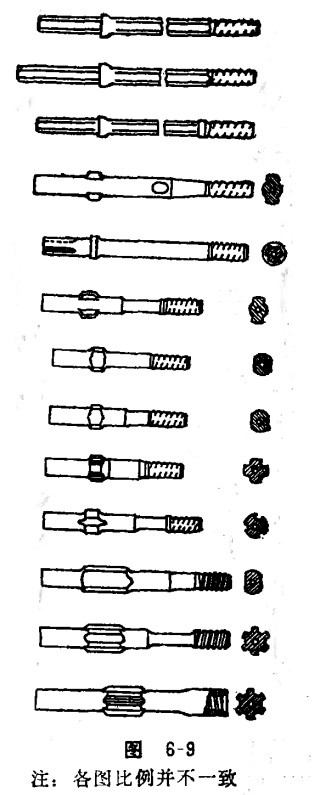

從使用形式上,可把釬尾分為兩種類型,即一種是與釬桿連成一體的(參見圖6-1),一種是接桿式釬尾(見圖6-9)。從圖6-9上可見,接桿式釬尾結構型式有各種類型,這主要取決于鑿巖機的類型和鑿巖機釬套的形狀。

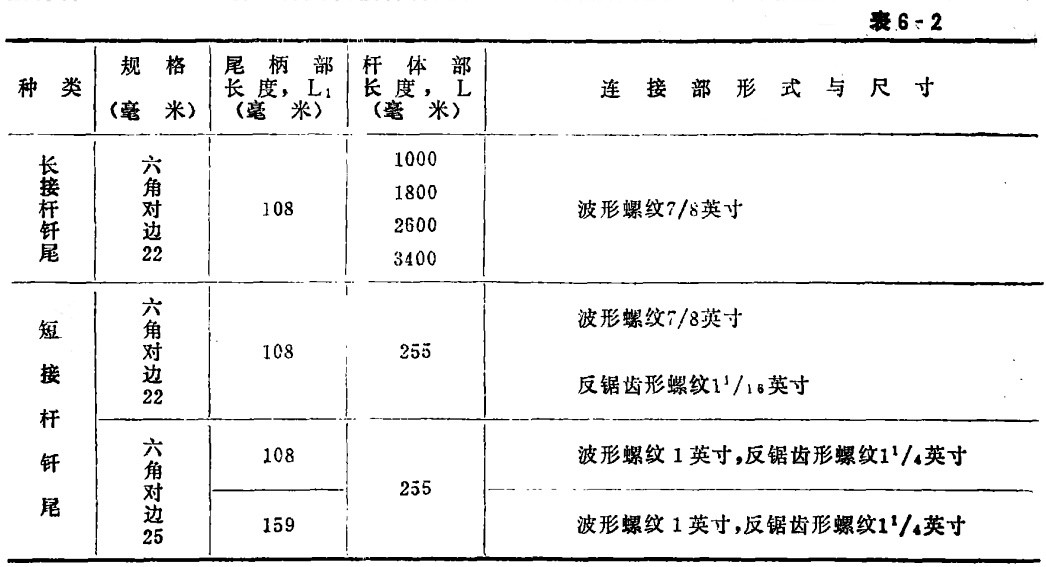

國際標準ISO1719-1974規定的六角形接桿釬尾有兩種形式,一種是長接桿釬尾,種是短接桿釬尾;尾柄部的長度和所用螺紋也有兩種,具體規格和其相應的尺寸與結構特點詳見表6-2中所述。
長接桿釬尾實際為分體釬子,它一般用于鉆鑿與釬桿長度相當?shù)目?。六角形接桿釬尾多用于輕型導軌式鑿巖機接桿鑿巖。凸耳式和花鍵式接桿釬尾一般多用于重型導軌式鑿巖機鑿深孔。由于獨立回轉鑿巖機的破巖特點所決定,其釬具需傳遞較大的回轉扭矩,因此釬尾與釬套連接處的工作負荷十分繁重,為改善受力情況,提高釬尾使用壽命,當前一般多采用花鍵連接,且花鍵的長度較長,加工精確,花鍵牙面接觸面積大。當前有些接桿釬尾設計成中間較細的形式(參見圖6-9),其目的使釬尾有更大的彈性和能承受較大的彎曲應力。帶有陰螺紋的釬尾主要配套于鉆鑿下向深孔的鑿巖機,換釬時此部不用接桿套,接卸方便,使用壽命長。
由于鑿巖機有兩種供水形式,因此釬尾有兩種相應結構(見圖6-10),圖6-10a的釬尾為中心供水鑿巖機所用,圖6-10b是獨立供水鑿巖機所采納。
